Systemflansch Flex-Gully, senkrecht/waagerecht

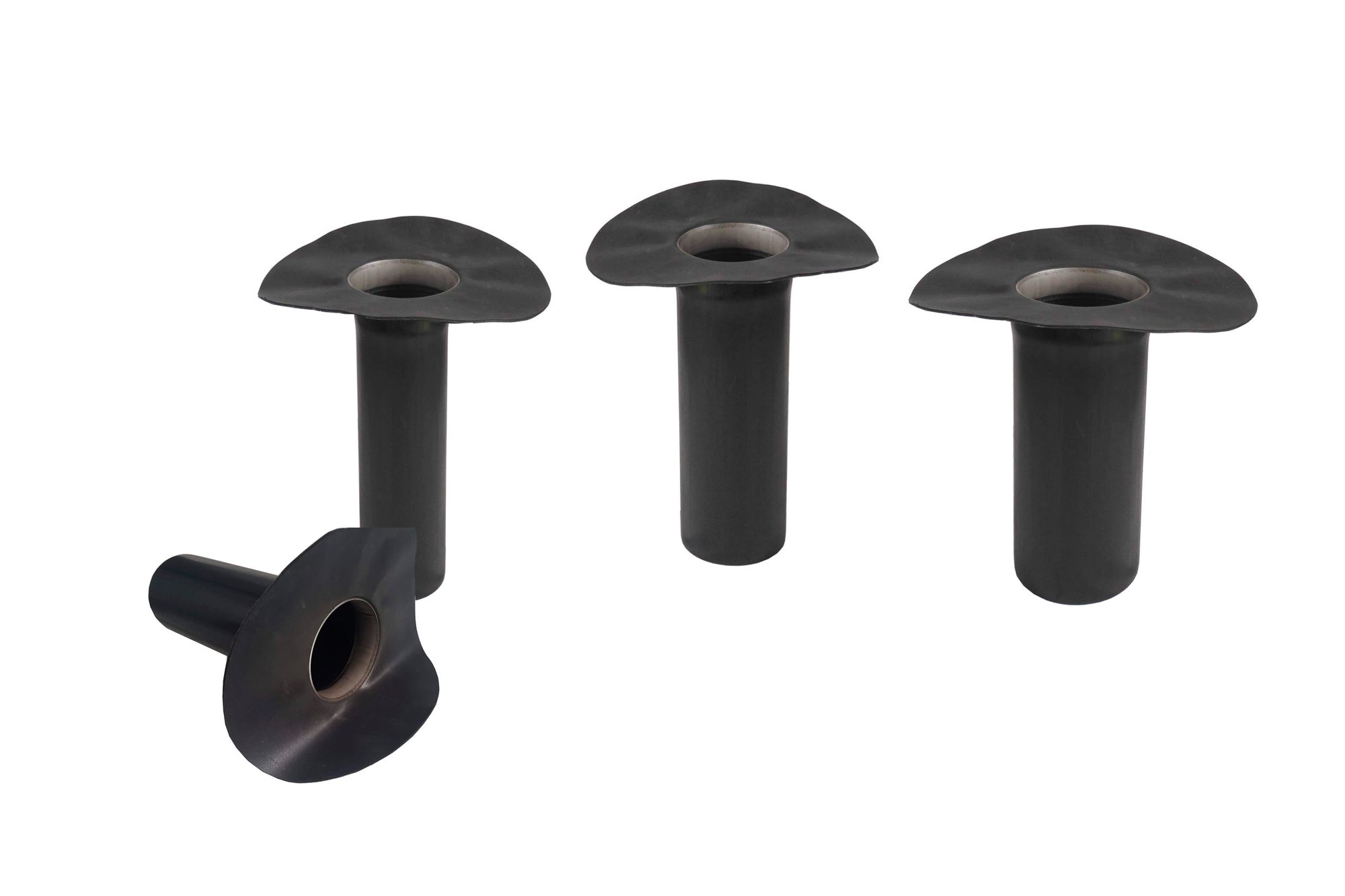

Innenliegender Dachgully DN50 bis DN 125 mit Systemflansch aus EPDM ElastoTop Grundierung erforderlich.
Artikelnummer 320
Lieferzeit: Lagerware, Lieferzeit ca. 3 Werktage
Dachgully Flex mit Systemflansch

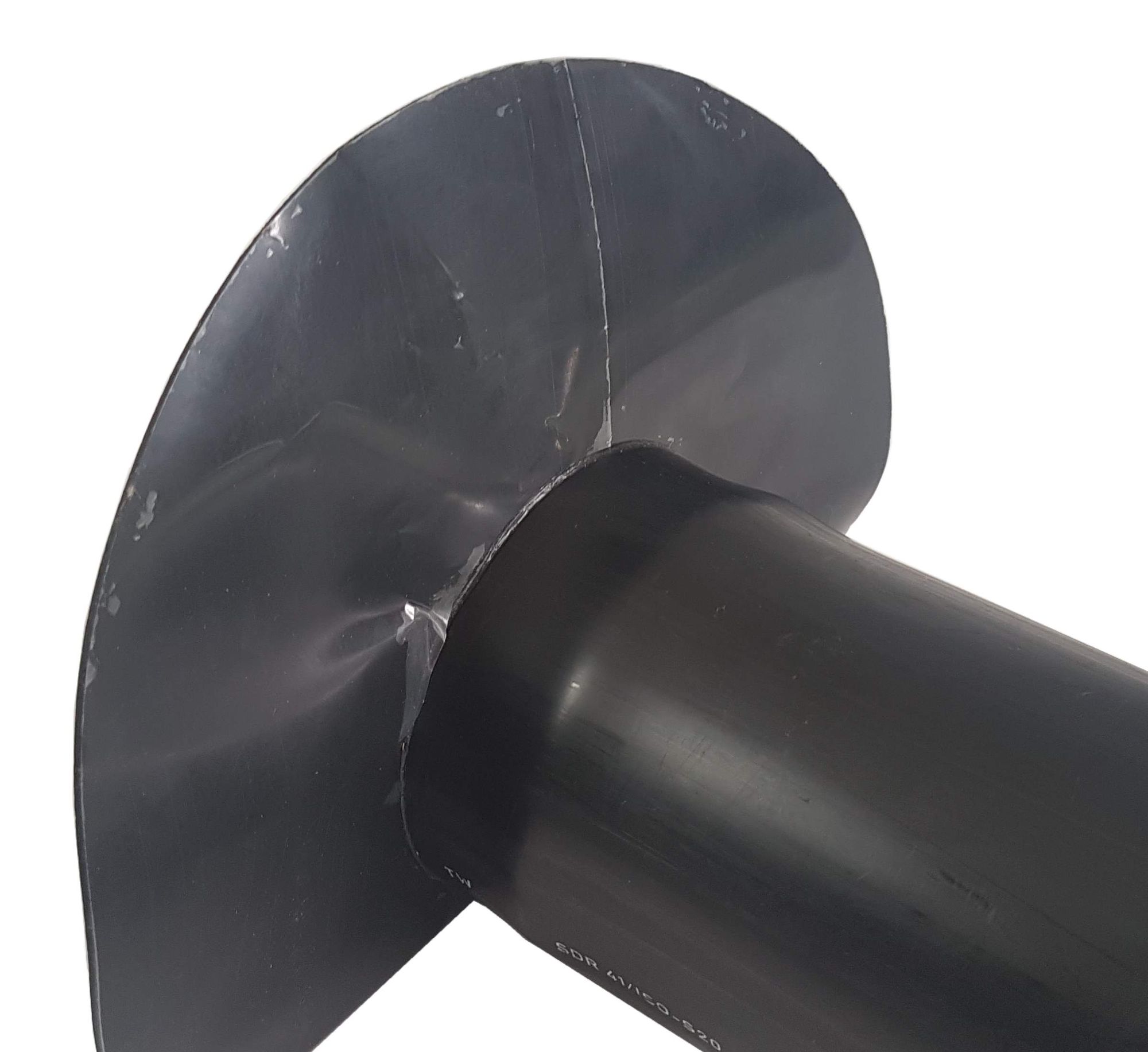

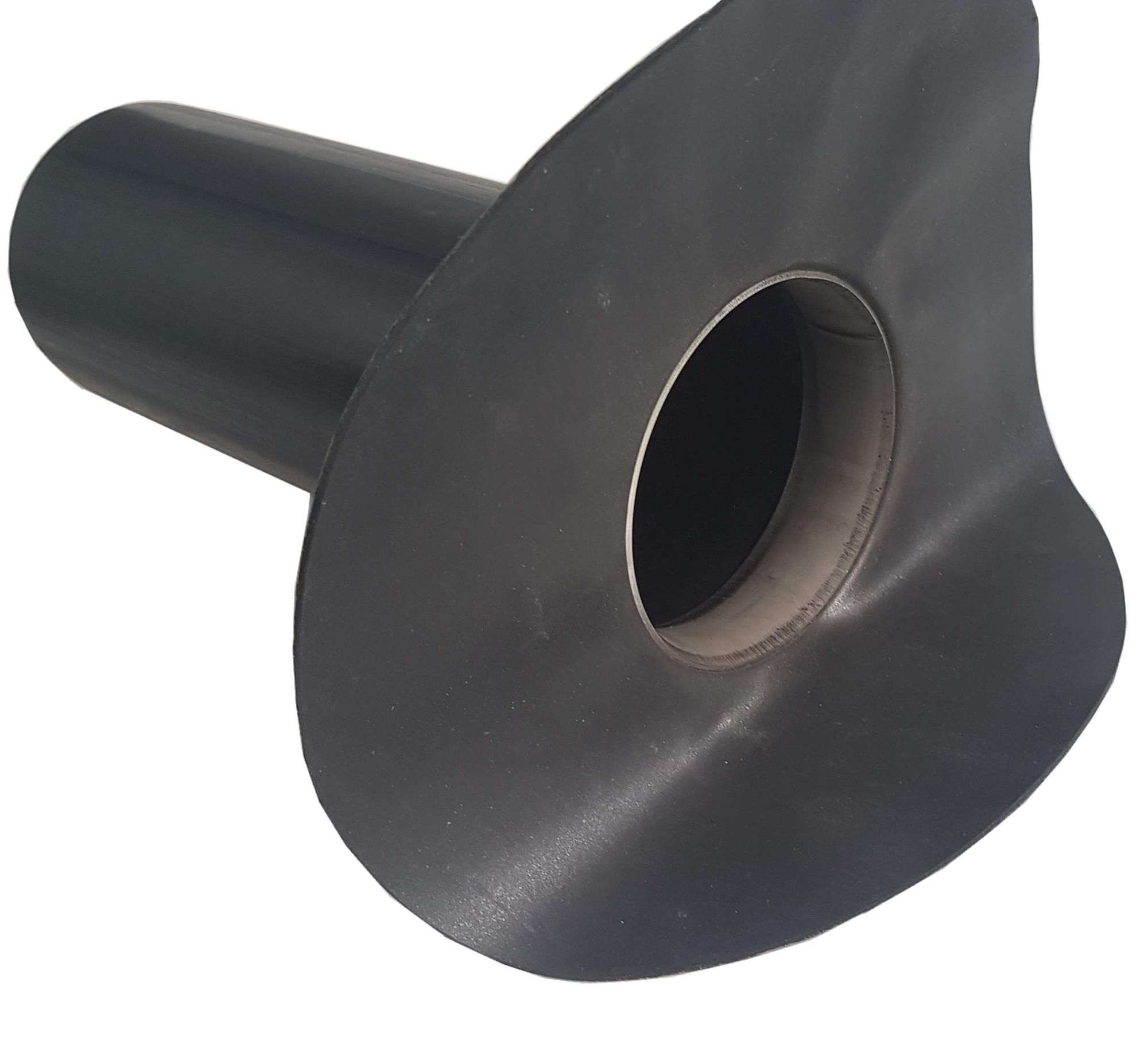

Innenliegender Dachgully mit EPDM Flansch zur direkten und systemgetreuen Verklebung mit einer ElastoTop EPDM Dachbahn. Der Flansch ist ein Abdeckband (Oberseite EPDM, Unterseite vollflächig selbstklebendes Nahtmaterial) und wird nach vorheriger Grundierung der EPDM Dachbahn von oben direkt auf die Bahn geklebt.
Das abgedichtete Detail ist sofort wasserdicht. 1-2 Wochen danach ist die Vernetzung der Moleküle von Dachbahn und Nahtmaterial abgeschlossen und die Verbindung ist so stabil, wie die Dachbahn selbst. Die Verbindung ist erheblich haltbarer als eine Klebeverbindung, die ausschließlich auf Haftung beruht.

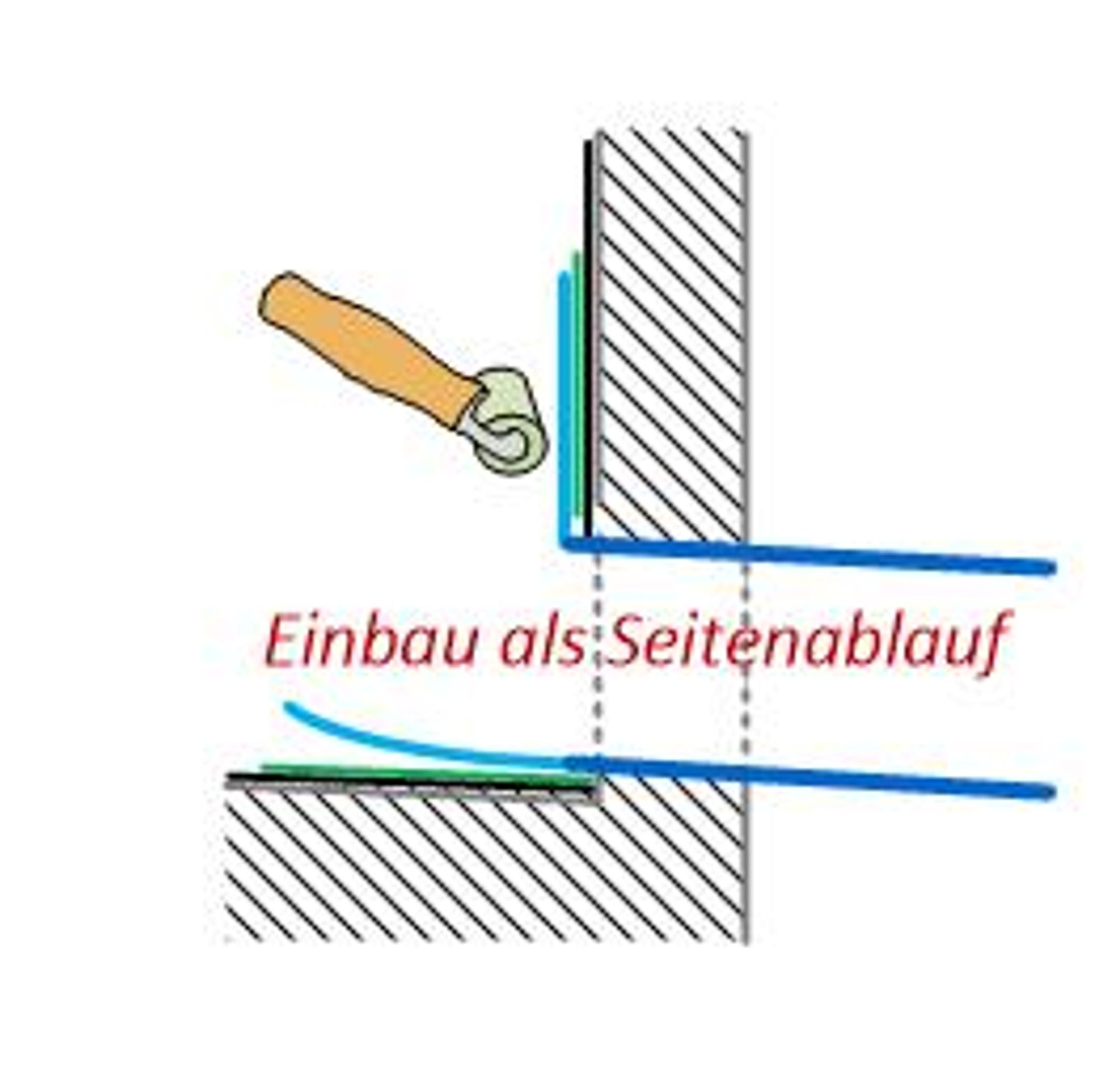

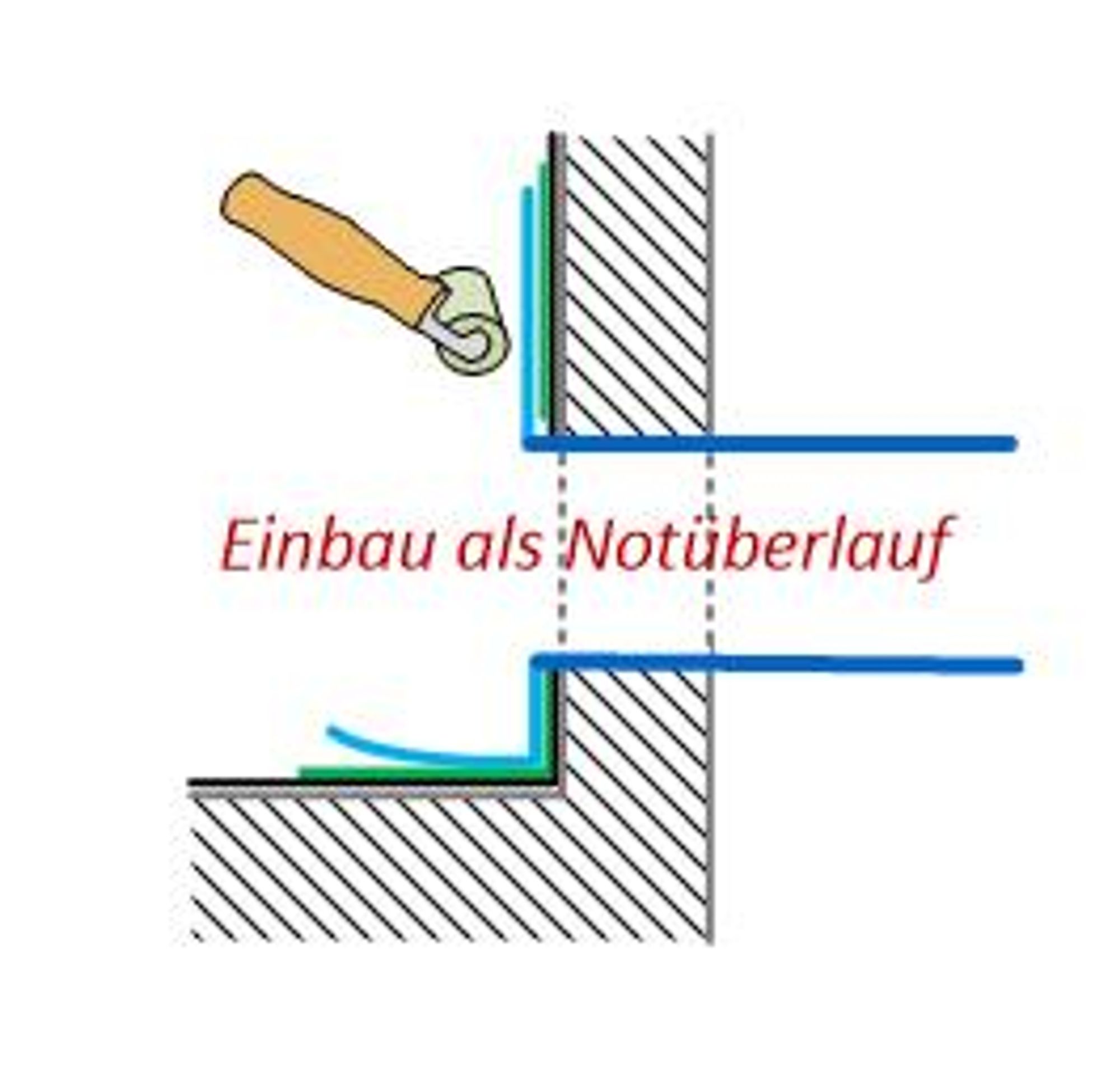

Der FLEX Dachgully kann sowohl senkrecht als auch waagerecht (auch als Notüberlauf) eingebaut werden. Der Flansch ist weich wie die EPDM Bahn und kann an einer Kante um 90° geknickt werden.
Anwendungsbeispiel FLEX Gully zur EPDM Dachbahnen
Die ElastoTop EPDM Dachbahnen werden so am Untergrund befestigt (z.B. durch Verklebung), so dass die Bahn in diesem Bereich spannungsfrei liegt. Markieren der Flanschfläche auf der EPDM Bahn ca. 1cm größer als der Flansch des Gullys. Fläche Grundieren und ablüften lassen. Die Schutzfolie entfernen und den selbstklebenden Flansch auf die EPDM Bahn kleben, Anschließend den gesamten Flansch mit einer Andruckrolle kräftig andrücken. Jetzt ist dieses Detail sofort wasserdicht.
Durchmesser siehe technische Daten.
Zur Verarbeitung ist ElastoTop Grundierung erforderlich (nicht enthalten).
Technische Daten
Material: EPDM-System-Flansch, PE Stutzen
Nahtbreite mindestens 70mm
Länge Stutzen: 30cm
- DN50: innen 43mm / außen 50mm / Flanschdurchmesser 300mm
- DN63: innen 57mm / außen 63mm / Flanschdurchmesser 300mm
- DN75: innen 70mm / außen 75mm / Flanschdurchmesser 300mm / Ablaufleistung 0,9 l/s
- DN90: innen 84mm / außen 90mm / Flanschdurchmesser 300mm / Ablaufleistung 4,4 l/s
- DN110: innen 104mm / außen 110mm / Flanschdurchmesser 450mm / Ablaufleistung 6,0 l/s
- DN125: innen 119mm / außen 125mm / Flanschdurchmesser 450mm / Ablaufleistung 9,0 l/s
ElastoTop Grundierung erforderlich
Datenblatt: TDB-Dachgully-Flex-2021-01.pdf
Angaben gemäß Produktsicherheitsverordnung (GPSR):
Hersteller: Geaplan Folien GmbH
Adresse: Industriestr. 7 | 26188 Edewecht | Deutschland
Kontakt: +49 4405 988 37 0 | info@geaplan.de
Produktart
Zubehör zum Einbau
Sicherheitshinweise
keine
Warnhinweise
keine / nicht relevant
